Всеспрямована радіально-ізотропна
антена OmniLOG 30800

Надширокосмугова антена. Удосконалення OmniLOG 70600 із розширеним частотним діапазоном 300 МГц – 8 ГГц.

Антена OmniLOG® 30800 є розширеною версією OmniLOG 70600. Попри компактні розміри, вона охоплює надзвичайно широкий діапазон частот від 300 МГц до 8 ГГц. Ідеально підходить для портативних аналізаторів спектра SPECTRAN, але може використовуватися й з будь-якими іншими аналізаторами спектра.

Частотний діапазон охоплює такі типові джерела сигналу: GSM, CDMA, LTE, WiFi, ISM, DECT, Bluetooth, 5 ГГц WLAN, WiMAX.

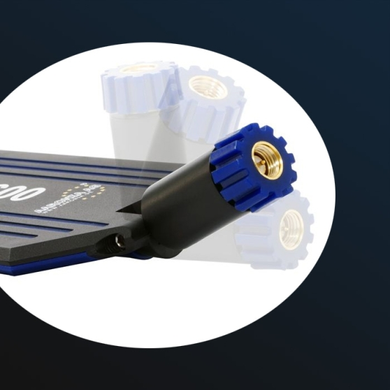

Антена обладнана міцною шарнірною основою з кутом 90° і роз’ємом SMA. Основа вільно регулюється у будь-якому положенні та фіксується двома спеціальними пружинними гвинтами.

У порівнянні з антенами серії HyperLOG, антена OmniLOG дає змогу виконувати прямі радіальні вимірювання напруженості поля без необхідності повертати антену до джерела сигналу. Це дозволяє отримувати показники без додаткових дій.

Програмне забезпечення для аналізу ПК "MCS" також підтримує OmniLOG 70600 як широкосмугову антену.

Завдяки надзвичайно компактним розмірам антена дозволяє проводити вимірювання непомітно або навіть приховано.

Кожна антена OmniLOG має високоякісний штекерний роз’єм SMA, і тому її можна підключити безпосередньо до будь-якого аналізатора SPECTRAN. У комплекті постачається докладна типова калібрувальна таблиця.

Завантажити детальні типові дані калібрування за посиланням.

Технічні характеристики

1. Конструкція: всеспрямована (радіально-ізотропна)

2. Поляризація: лінійна

3. Діапазон частот: 300 МГц – 8 ГГц

4. Імпеданс: 50 Ом

5. Середній КСХН: 2,5

6. RF-роз’єм: SMA (штекер)

7. Температурний діапазон: -20°C … +70°C

8. Ударне навантаження: 40G при 10 мс

9. Тепловий цикл: -20°C … +70°C, 10 циклів

10. Габарити (Д/Ш/В): 173 × 63 × 9 мм

11. Вага: 54 г
