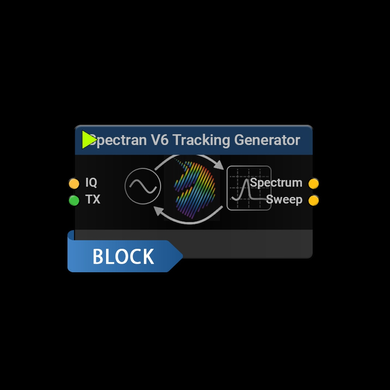

Цей блок реалізує функцію потужного трекінг-генератора, який ідеально підходить, наприклад, для вимірювання характеристик придушення (режекції) у досліджуваних пристроях (DUT). Основна магія цього блоку полягає в суворій синхронізації. У той час як звичайний генератор може просто «свистіти» на одній частоті, трекінг-генератор рухається по спектру точно в такт із приймачем. Це дозволяє вимірювати амплітудно-частотні характеристики (АЧХ) з неймовірною точністю та динамічним діапазоном.

Порада: Використовуючи фірмовий комплект S-Parameter Kit, ви можете перетворити SPECTRAN V6 на повноцінний двопортовий векторний аналізатор кіл (VNA).

Технічний нюанс: На відміну від звичайного генератора сканування (Sweep Generator), трекінг-генератор синхронізований із приймачем. Це означає, що коли приймач слухає частоту X, генератор випромінює саме частоту X. Це дозволяє будувати точні графіки АЧХ фільтрів, кабелів та антен.

Ключові можливості:

• Вимірювання характеристик передачі (S21). Ви можете підключити фільтр, підсилювач або кабель між виходом генератора (Tx) та входом приймача (Rx). Блок покаже графік того, як цей пристрій пропускає або затримує сигнал на різних частотах.

• Аналіз режекції та придушення. Це ідеальний інструмент для перевірки режекторних фільтрів. Ви зможете точно побачити «яму» на графіку — на скільки децибел фільтр пригнічує небажану частоту.

• Перетворення на векторний аналізатор (VNA). Використовуючи S-Parameter Kit (направлений відгалужувач), ви можете вимірювати не тільки те, що пройшло крізь пристрій, а й те, що від нього відбилося. Це дозволяє вимірювати КСВ (SWR) антен та зворотні втрати (Return Loss).

• Метрологічна компенсація. Блок працює разом із блоком Calibration, що дозволяє врахувати втрати в самих вимірювальних кабелях та отримати «чистий» результат лише для досліджуваного пристрою (DUT).

Це базовий інструмент для РЧ-інженерів та розробників апаратури. З його допомогою можна налаштувати антену на потрібну частоту, перевірити справність дорогого кабелю або переконатися, що ваш смуговий фільтр дійсно відсікає завади від LTE-веж. У поєднанні з портативністю Spectran V6, це дозволяє проводити складні лабораторні вимірювання прямо «в полі» — наприклад, на вершині телевізійної вежі або всередині серверної стійки.
