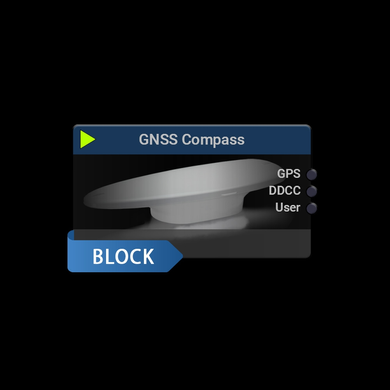

Блок GNSS Compass — это крайне важный модуль для задач, в которых недостаточно просто знать координаты, а необходимо точно понимать ориентацию системы в пространстве. В отличие от обычного GPS-приемника, этот блок обрабатывает данные от специализированной антенны-компаса для определения точного курса (Heading) даже в неподвижном состоянии.

Этот блок позволяет интегрировать внешнюю двойную систему спутниковой навигации (GNSS) для получения точных данных о геопозиции, направлении движения и угле наклона объекта.

Программный модуль поддерживает протоколы передачи данных TCP, UDP и UDP Multicast. Блок успешно протестирован на совместимость с оборудованием Furuno (стандарты IEC 61162-1 и NMEA0183), однако он гарантированно будет работать и с другими совместимыми устройствами GNSS.

Для обеспечения максимальной гибкости и прецизионной точности измерений блок имеет расширенный функционал настройки смещений (Offset) и предельных значений (Standard Limit).

Ключевые возможности:

• Высокоточное определение курса. Блок вычисляет реальный «север» с точностью до десятых долей градуса. Это позволяет привязать антенную решетку (например, IsoLOG 3D) к реальным географическим координатам.
• Полная пространственная ориентация (Pitch/Roll/Yaw). Помимо курса, блок передает данные о наклоне и крене системы. Это необходимо для корректной 3D-пеленгации, если оборудование установлено на автомобиле, движущемся по неровной местности, или на судне.
• Стабилизация карты. В режиме реального времени блок поворачивает карту в интерфейсе RTSA-Suite PRO в соответствии с направлением вашего движения или направлением антенны.
• Работа без магнитных помех. Поскольку курс определяется по спутникам, на него не влияют металлические конструкции автомобиля или электромагнитные поля, которые обычно сбивают работу классических магнитных компасов.

Без этого блока профессиональная пеленгация на больших расстояниях становится невозможной. Если ваш анализатор «думает», что он смотрит на север, а на самом деле антенна развернута на 10 градусов в сторону, погрешность на карте через километр составит сотни метров. GNSS Compass автоматически корректирует эти данные, обеспечивая идеальную точность векторов на карте.
