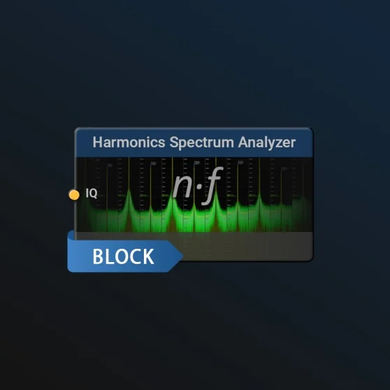

Блок Harmonics Spectrum Analyzer — это специализированный инструмент для оценки чистоты сигнала и выявления нелинейных искажений. Он автоматически рассчитывает положение гармоник (производных частот) относительно основного сигнала и измеряет их уровень. Это крайне важно для сертификации передатчиков и проверки качества работы усилителей и фильтров.

Ключевые возможности:

• Анализ до 11 гармоник одновременно. Блок автоматически «находит» и измеряет мощность основной частоты (фундаментальной) и следующих десяти гармоник, возникающих вследствие нелинейности тракта.
• Автоматический расчет THD. Измеряет суммарный коэффициент гармоник (Total Harmonic Distortion), давая точную оценку того, насколько сильно искажена форма сигнала.
• Гибкость измерений. Результаты могут отображаться как в процентах (%), так и в дБн (dBc) — децибелах относительно несущей частоты.
• Точное управление параметрами. Пользователь может задать основную частоту, полосу обзора и время выдержки (Dwell Time). Высокая точность обеспечивается настройкой разрешения по частоте (RBW).
• Визуальная индикация. Блок маркирует каждую найденную гармонику непосредственно на спектре, что позволяет мгновенно оценить спектральную чистоту сигнала.

Это основной инструмент для тестирования радиочастотных компонентов. Если вы проектируете усилитель, вам нужно убедиться, что он не «загрязняет» эфир на кратных частотах. Также блок используется для проверки соответствия передатчиков стандартам электромагнитной совместимости (EMC): слишком сильные гармоники могут создавать помехи другим устройствам, работающим в более высоких диапазонах.
